GWJ bietet ein umfangreiches Berechnungsmodul für Zahnwellenverbindungen innerhalb seiner marktführenden webbasierten Berechnungslösung eAssistant an. Der eAssistant – the engineering Assistant – kommt bereits seit 20 Jahren erfolgreich weltweit zum Einsatz. Das Modul für Zahnwellen ist sowohl für die Neuauslegung als auch die Nachrechnung oder das Reengineering geeignet und bietet eine einfache und schnelle Berechnung sowohl der Hauptgeometrien als auch der exakten Zahnform inklusive Prüfmaße und Toleranzen sowie Festigkeit von Zahnwellenverbindungen.

Neben der Berechnung von Passverzahnungen nach DIN 5480 werden auch Verbindungen nach ISO 4156, ANSI B92.1 (zöllige Ausführung), ANSI B92.2 (metrische Ausführungen) unterstützt. Des weiteren ist auch die Berechnung von Zahnwellenprofilen nach DIN 5482 möglich. Diese Norm ist zwar nicht mehr für Neukonstruktionen zu verwenden, wird aber auf Grund ihrer starken Verbreitung immer noch eingesetzt bzw. für Ersatzteile nachgefragt.

Gleiches gilt auch für die neu implementierte französische Norm NF E 22-141 von 1955. Hier wurde die Primary Series als empfohlene Vorzugsreihe der NF E 22-141 für flankenzentrierte Zahnwellenverbindungen mit flachem Zahngrund in den eAssistant aufgenommen. Neben der Auswahl der Zahnwellenprofile sind auch die entsprechenden Werkzeug-Bezugsprofile verfügbar. Hier stehen für die Zahnwellen das Bezugsprofil für das Wälzfräsen und für die Zahnnaben die Werkzeug-Bezugsprofile für das Räumen und Stoßen zur Auswahl.

Ebenfalls können die Verzahnungsqualitäten zwischen 5 und 12 sowie Abmaßreihen der NF E 22-141 für die Berechnung der Prüfmaße, wie z.B. Zahnweitenmaß über Messzähnezahl oder diametrales Rollen- oder Kugelmaß, ausgewählt werden. Dabei stehen die Abmaßreihe c10 für Spielpassungen, f10 für Übergangspassungen, js10 für Presspassungen und x10 für starke Presspassungen zur Verfügung.

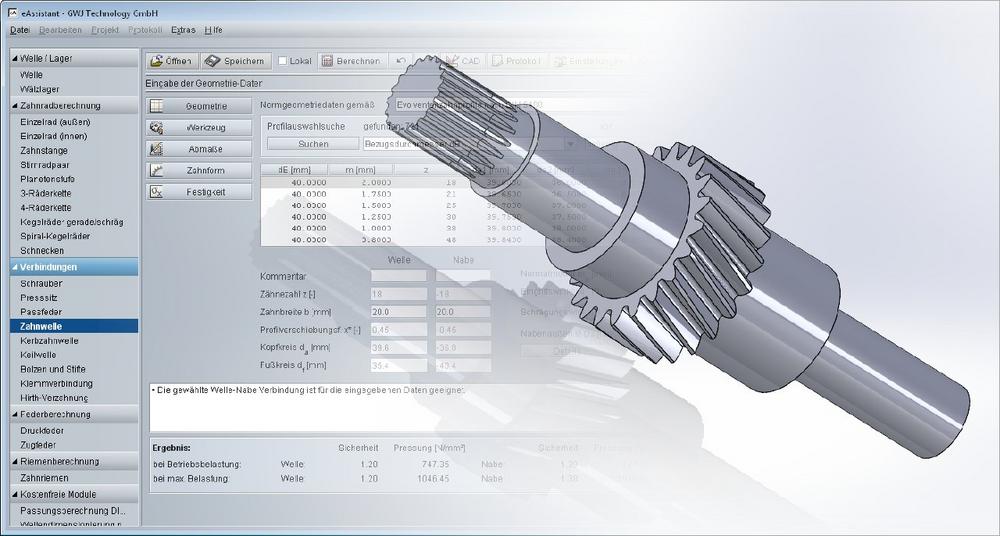

Über die eAssistant Integrationsmodule können die Zahnwellen und Zahnnaben als 3D-Modelle direkt im jeweiligen CAD-System erzeugt und die Tabelle mit den Herstelldaten auf die Zeichnung gesetzt werden. Alternativ zu den CAD-PlugIns steht auch die Ausgabe der Zahnform im 2D-DXF-Format oder 3D-STEP/IGES zur Verfügung. So kann die exakt berechnete Zahnform für die entsprechend gewählte Toleranzlage z.B. auch zum Laserschneiden oder Drahterodieren genutzt werden.

Weitere Informationen erhalten Sie direkt bei GWJ per Telefon: 0531 / 129 399-0, per E-Mail an info@gwj.de oder Internet www.gwj.de.
