Echtzeit-EMV-Messungen auf der electronica Aaronias neueste Echtzeit-Spektrum-Analysatoren

Die Echtzeit-Spektrumanalyse beschleunigt und vereinfacht eine Vielzahl an Messaufgaben sowie diverse Produktions- und Forschungsprozesse. Die Echtzeit-Spektrumanalysatoren der SPECTRAN® V6 X USB-Reihe sind speziell für Nah- und Fernfeld-Messungen, zum Messen und Lokalisieren von Störstrahlungsquellen oder zur Überwachung von EMV- Problemen konzipiert. Die Echtzeitbandbreite von bis zu 500MHz sowie die Sweep-Geschwindigkeit von >1.000 GHz/s des neuen SPECTRAN® V6 ermöglicht EMV-Messungen in Echtzeit. Selbst extrem kurzzeitige Störsignale können erfasst, lokalisiert und somit deren Ursache ermittelt beziehungsweise beseitigt werden.

Antennen-Vollsortiment

Darüber hinaus zeigt der Spezialist für EMV-Messungen sein breites Produktportfolio unterschiedlichster Antennen für die verschiedensten Anforderungen. Aufgrund der sehr hohen Genauigkeit und mit über 300W Maximalleistung sind die HyperLOG EMI Antennen sowohl für Immunitätstests prädestiniert als auch als Referenzantenne für professionelle EMV und pre-compliance Tests geeignet. Mit der PowerLOG PRO EMI-Antennenserie steht eine doppelt polarisierte Hornantennenfamilie zur Verfügung, welche das horizontale und/oder vertikale Messen ohne Neu-Arrangierung des Messaufbaus ermöglicht.

Die handlichen EMV-Messantennen der BicoLOG Serie haben eine radial-isotropische Empfangscharakteristik, welche präzise omnidirektionale Messungen im angegebenen Frequenzbereich erlaubt. Die Hochleistungs EMV Probe-Sets sind mit jedem Spektrum Analysator oder Oszilloskop kompatibel und ermöglichen punktgenaue Messungen sowie die Lokalisierung von Störquellen in einem extrem großen Frequenzbereich.

Leistungsstarke Analyse-Software

Ebenfalls zu sehen ist die modulare Echtzeit-Spektrumüberwachungs-Software „RTSA-Suite PRO“ inklusive Aufzeichnungs- und Wiedergabefunktion. Sie erlaubt beispielsweise die lückenlose Echtzeit 3D-Ansicht mit bis zu 25 Millionen Samples pro Sekunde. Die Software bietet unter anderem die gleichzeitige Anzeige mehrerer Spektren, Histogramm-Funktion, Wasserfall-Anzeige, unlimitierte Marker-Anzahl oder eine komplexe Grenzwertanzeige.

IQ Recording

Außergewöhnlich ist die Möglichkeit, IQ-Daten in Echtzeit aufzuzeichnen. Die Record & Replay Funktion des SPECTRAN® V6 erlaubt in Verbindung mit der RTSA-Suite PRO die Aufzeichnung und Wiedergabe der vollen IQ-Bandbreite von bis zu 245MHz. Auf diese Weise lassen sich alle Informationen speichern, die zur Wiederherstellung eines Signals benötigt werden. Die Daten werden lokal auf einem Computer oder externen Massenspeicher abgelegt und lassen sich jederzeit wieder aufrufen, um ein Signal detailliert untersuchen zu können. Die Aufzeichnungsdauer wird nur noch durch die Kapazität der verwendeten Speichermedien begrenzt.

Signalgeneratoren

Mit den Signalgeneratoren der SPECTRAN® V6 VSG Serie lassen sich die unterschiedlichsten Signale beispielsweise für Immunitätstest erzeugen. Zur Verfügung stehen die Modulationsarten Sweep, Noise, Puls, FSK, QAM, OFDM sowie Echo/Reflexion. Die VSG-Serie liefert je nach Modell Echtzeitbandbreiten von 120 und 240 MHz bei einem Frequenzbereich von 75 MHz – 6 GHz. Mithilfe des integrierten IQ-Signalgenerators können Signale von QAM64 bis QAM4096 für spezielle Tests generiert werden. Neben der SPECTRAN-Reihe zeigt Aaronia seine batteriebetriebenen BPSG-Signalgeneratoren. Diese liefern sehr genaue HF-Signale für die Prüfung von EMV-Schirmungen und EMI/RFI-Messungen. Es stehen drei Geräte zu Verfügung, die Frequenzbereiche von 23,5 MHz bis 6 GHz abdecken.

Echtzeit 3D Peilung

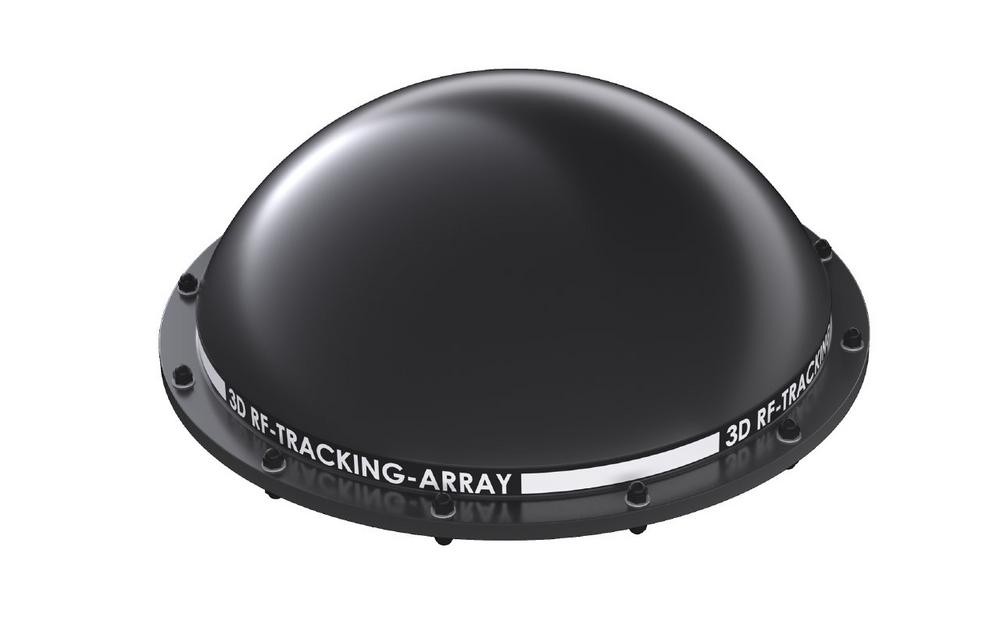

Die perfekte Lösung zur Signalortung oder für Counter-Surveillance-Messungen sowie zur Aufspürung von Drohnen präsentiert Aaronia auf der electronica mit der 3D Peilantenne IsoLOG 3D DF. In dem wetterfesten, nach IP65 zertifizierten Gehäuse sind je nach Ausführung bis zu 32 unabhängige Peil-Antennen verbaut. Mithilfe der zugehörigen Steuerungssoftware lassen alle oder auch bestimmte Antennen des Arrays nacheinander durchschalten. Dank der digitalen High-end Schalter erreicht die IsoLOG 3D DF extrem kurze Umschaltzeiten von bis zu 8µs, wodurch sich im Vergleich mit herkömmlichen Radarantenenn wesentlich höhere Drehgeschwindigkeiten erzielen lassen. In Verbindung mit dem SPECTRAN® V6 sowie der zugehörigen RTSA-Suite PRO ermöglicht dies die Signalortung quasi in Echtzeit, was auch das Aufspüren extrem kurzer Signalpuls-Quellen ermöglicht.

Besuchen Sie uns auf der electronica vom 15.-18. November in Halle 3, Stand 516 und erleben die neuesten Produkte und Lösungen rund um universelle und breitbandige EMV-Messungen.
