EVT Fadenkreuzgenerator – Cross Hairs Generator

Eine weitere Option, ist die reine Softwarelösung für die Integration in eine eigene GUI Applikation. Dafür stehen verschiedene Programmierschnittstellen für die Betriebssysteme Windows und Linux zur Verfügung.

Das ready-to-use System kommt mit einer komplett konfigurierten GUI Oberfläche die mit wenigen Mausklicks an die eigenen Anforderungen angepasst werden kann: vom Logo bis zur Integration in eine Anlagensteuerung stehen dem Anwender alle Möglichkeiten offen. Das kompakte System besitzt digitale Ein- und Ausgänge (in 24V Technologie). Ebenso besitzt der CHG verschiedene Schnittstellen um mit einer Maschine zu kommunizieren. Das Bild kann per Ethernet auf eigenen Displays angezeigt werden. Oder das Bild kann über den eingebauten Webserver auch auf mobilen Endgeräten (iPad, Mobiltelefon) angezeigt werden.

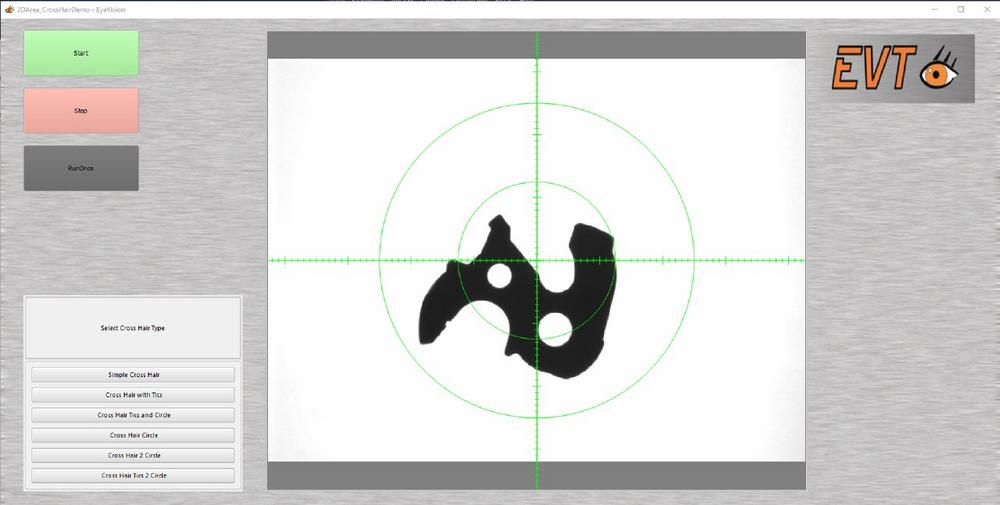

Über eine einfache Oberfläche können die verschiedenen Anzeigemodi, von einem einfachen Fadenkreuz bis hin zu einem Fadenkreuz mit Strichen und Kreisen konfiguriert werden. Diese Merkmale können entweder direkt am Gerät oder ferngesteuert umgeschaltet werden. Dadurch kann eine optimale Anzeige für die gerade auszuführende Aufgabe umgesetzt werden.

Die Bibliothek ist für Windows und Linux vorhanden. Dadurch kann ein Fadenkreuz mit der passenden Kameraansteuerung in jede Applikation übernommen werden. Die Kamerasteuerung ist im CHG integriert. Es stehen eine Vielzahl an Kameras von diversen Herstellern zur Verfügung, für eine optimale Lösung. Für alle Anwendungsfälle gibt es passende Kameras und Optiken: ob es ein Anschluss an ein Messmikroskop über ein C- oder CS-Mount ist oder ob ein Profilprojektor ersetzt werden soll.

Damit lassen sich auch vorhandene Geräte wie z.B. alte Profilprojektoren auf ein modernes Display gestütztes System umbauen. Und es stehen auch gleichzeitig leistungsfähige Optionen für die Protokollierung der Ergebnisse zur Verfügung. Sämtliche Bilder können direkt auf dem CHG gesichert werden oder an einen Zentralrechner geschickt werden, der diese dann speichert und dokumentiert.

Die Farbe des Fadenkreuzes lässt sich individuell einstellen. Ebenso kann das Speichern  der Bilder und Werte eingestellt werden. Zum Beispiel können Messpunktpositionen, über eine Schnittstelle übernommen werden oder mit einem Bild als Messwert gespeichert werden.

Um eine möglichst optimale Darstellung zu erreichen stehen Kameraauflösungen von 1 Mega Pixel bis zu 20 MegaPixel zur Verfügung. Damit können selbst die kleinsten Details für den Bediener dargestellt werden.
